我們都知道

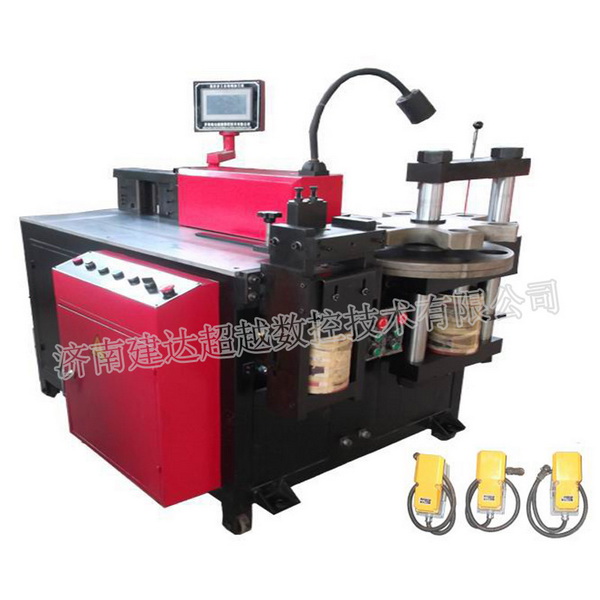

母線加工機有沖、剪、折三個加工單元，主要功能為加工不同規格的銅、鋁母線，只需用相應的加工單元，就能方便、快捷的對銅、鋁排進行剪切、沖孔（圓孔、腰型孔），折平彎、立彎、壓花、壓平、扭麻花、壓電纜接頭等各種不同的加工。廣泛用于高低壓開關柜、變電站、母線槽、橋架、電器開關、通訊設備、家用電器、船舶制造、辦公自動化設備、電梯制造、機箱機柜制造等電氣成套制造行業。其主城部分主要分為電動高壓油泵、液壓沖孔機、油壓切斷機、優雅彎曲機。下面就為大家詳細說明一下個部分的功能參數、設備特點以及功能故障的排除方法：
電動高壓油泵
注：使用前油箱必須進行注油（建議使用抗磨液壓油）
電動油泵系二相異步電機、高壓油泵、油箱等組成高壓油泵，具有體積小、壓力高、重量輕、結構簡單、使用方便等優點。該泵為了隨時能觀察工作時的壓力變化，特設有壓力表以觀察壓力變化。
一、技術參數
|
型號 |
DYB-63A |
|
額定工作壓力 |
63MPA |
|
流量 |
1L/min |
|
電機功率 |
750W |
|
電壓 |
220V |
|
頻率 |
50HZ |
|
貯油容積 |
7.6L |
|
外形尺寸 |
320×250×400MM |
二、用途
1、該泵可以作為各種液壓器械之液壓泵。
2、該泵與其它液壓工具配備后，能進行起重、壓型、彎管、彎排、校直、剪切、裝配、拆卸等多項工作。減輕勞強度，提高工作效率。
三、使用方法
使用時將快速接頭套在配用液壓各個單元上的快速頭上。插上電源，待電機轉動1-2分鐘，踩動腳踏開關，此時輸出液壓油會進行各項工作，輸出液壓油隨負載的增加而自行增壓進行各項工作直至63MPA。
踩動反方向腳踏開關回程，待液壓油回油完畢，工作結束。
四、作用保養注意事項
1、油泵使用46號抗磨液壓油。
2、貯油容量必須在油窗之上范圍內。
3、每次加油及換油時，必須用80目以上濾油網過濾，更換時需洗凈油箱。換油期為六個月。
4、工作油溫10攝氏度至50攝氏度。
5、使用過程中發現電機溫度過高，應停止使用。自行冷卻后再行使用。
6、該泵出廠前已調整好，不得隨意高調，需重新調整時，必需借助壓力表進行。
7、高壓油管出廠前，經過超高壓試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁使用為三個月，檢查時如有破損、凸起、滲漏現象，則不能使用。
五、常見故障及排除方法
|
故障 |
故障原因 |
排除方法 |
|
電機異常 |
1、電源不通，開關接觸不良 |
檢查電源開關 |
|
壓力異常 |
1、高壓溢流閥失調 |
調整高壓溢流閥63MPA |
|
2、漏油 |
檢查修理，更換密封圈 |
|
3、柱塞副磨順 |
更換柱塞副 |
|
流量不足 |
1、密封件損壞 |
更換密封圈 |
|
2、液壓油選擇不當 |
按使用說明書用油 |
液壓沖孔機
一.產品簡介:
液壓沖孔機輸油軟管采用快速接頭連接,密封可靠,快速,作業時無方向性限制,裝拆方便,本機具專門用于角鐵,扁鐵,銅,鋁排等金屬板材的打孔,特別適用于電力,建筑等行業在野外工地作業.
二.技術參數:
型號
|
板厚
(mm) |
噸位
(T) |
喉深
(mm) |
重量
(kg) |
模具配置 |
CH-60
|
12 |
35 |
110 |
28 |
11,13,17,21 |
三.使用方法:
1、將油泵和工作頭用快速接頭接好.
2、選擇好相應的上下模,先裝上模后裝下模,裝上模時先將定位螺絲擰出一定的位置后再裝入下模,一定要放到位,再將定位螺絲擰緊即可作業.
3、放好工件,踩動腳踏開關,直至工作完成后,踩動反方向腳踏開關，沖孔上模自動回程，如沖較薄的金屬板材時一定要將退料墊插入退料腳架和工件的中間,否則工件會卡在上模.
油壓切斷機
一、技術參數
-
使用前須知:不可切有鋼性的產品,否則損壞恕不負責。
銅排、鋁排切斷技術參數
型號
|
出力(T) |
寬度 |
最大厚度 |
重量 |
CWC-150
|
15 |
150 |
10 |
26 |
二、特點用途:
切斷銅排時為弧型銅屑，被切面平直不凹凸，速度快，免用鋸床，砂輪機，是極特色產品。
適合制造電控箱及輸配電建設工程的施工場合使用，且不會對工作環境造成污染或噪音公害。
三、使用說明：
1、先把雄式接頭連泵浦母式接頭，后栓緊。
2、將被切產品放在刀口上。
3、踩動腳踏開關使刀片向被切產品靠近切斷。
4、踩動反方向腳踏開關，刀片自動復位。
油壓彎曲機
一、技術參數
-
使用前須知:嚴禁不裝產品空壓,否則損壞恕不負責。
銅排鋁排折彎技術參數
型號
|
出力(T) |
寬度 |
最大厚度 |
重量 |
CB-150D
|
16 |
150 |
10 |
23 |
二、特點用途:
彎曲銅排或鋁排彎曲角度900，角度彎曲中高度正確,不損傷到銅的材質。CB-150D是可掀式，當彎曲長條銅排時，N形或L形可以將長栓拆出，則可整排拿出不受阻礙，彎曲弧度漂亮不折皺。設計上有角度規定900、450指示，避免角度過大或過小。是極特色產品。
適合制造電控箱及輸配電建設工程的施工場使用，且不會對工作環境造成污染或噪音公害。
三、使用說明：
1、先把雄式接頭連泵浦母式接頭，后栓緊。
2、將被折產品放在彎曲機上。
3、踩動腳踏開關，使角度模向被彎曲產品靠近，彎曲。
4、，踩動反方向腳踏開關，角度模自動復位。
