SJW303三工位三點式液壓母線加工機設備參數介紹
發表日期：2021-01-15

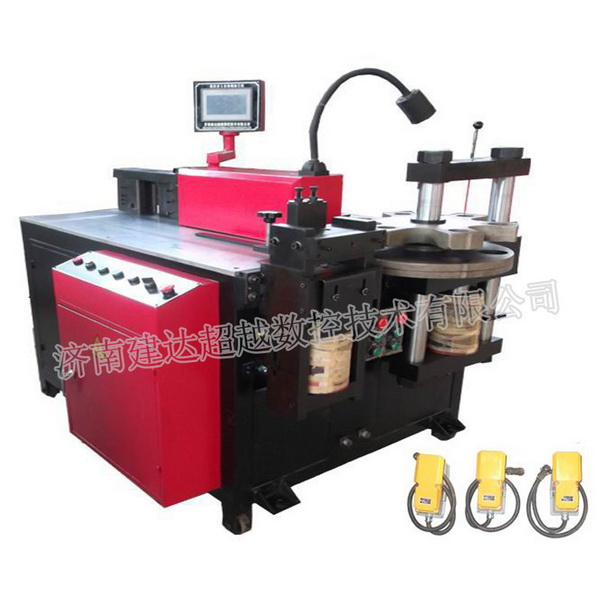

SJW303三工位三點式液壓
母線加工機是我公司近期開發的新型母線加工設備，更適合產量高且母線下料工作量大的企業優先考慮。適合用于電氣開關行業批量預制銅鋁母線，具有平彎、立彎、沖孔、剪斷、壓麻點、矯平等功能，模具配備齊全。
SJW303三工位液壓
母線加工機為三個工位工作，分別是折彎、下料和沖孔工位。沖孔工位可預裝四副模具，圓孔模三副，腰孔模一副，只需撥動沖孔模座轉盤即可選擇模位。液壓部分采用三套獨立供油系統，三個工位三人同時操作，互不干涉互不影響，工作穩定可靠。本機平彎的形式采用三點式刻度盤顯示控制，操作方便，角度控制準確，折彎重復精度α±0.5°，工作平穩可靠，造型美觀。該設備最大優點是工作效率高，同時降低勞動強度。設備主要技術參數：
折彎工位：公稱壓力：300kN
電機功率：5.5kW
剪斷工位：公稱壓力：350kN
電機功率：3kW
沖孔工位：公稱壓力：300kN
電機功率：3kW
最大平彎尺寸：160×12mm
最大立彎尺寸：120×12mm
最大剪斷尺寸：160×8mm
沖孔尺寸：圓孔模：Φ9、Φ11、Φ13、Φ17
腰孔模：9×14、11×16、13×18、
17×22
模芯電機功率：120W
外型尺寸：2688×1372×1263（不含定位尺）mm
機器重量：2300kg
