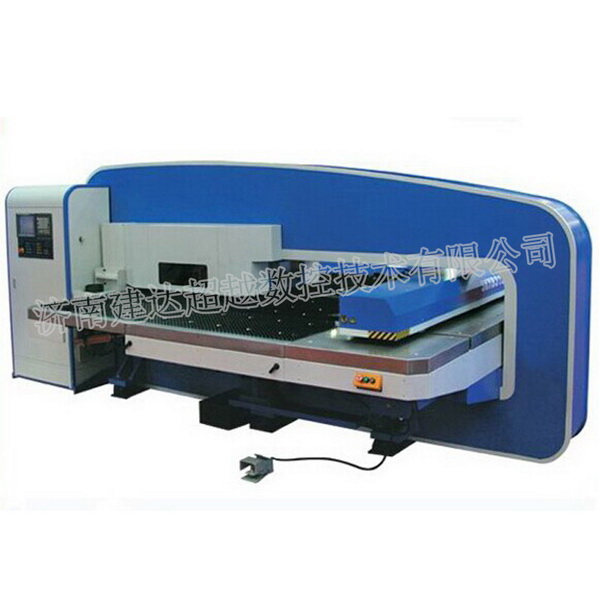

24工位C型開式液壓離合數控轉塔沖床功能參數
發表日期：2021-01-18
該
數控轉塔沖床系機電一體化設備，它是利用數控技術控制機床的高精度、高效率的
金屬板材沖孔和步?jīng)_加工設備，廣泛用于機械、電器、儀表、篩網、五金、各類金屬
盤、箱、柜等行業的沖壓加工，利用單次沖裁方式和步?jīng)_沖裁方式?jīng)_出各種形狀、尺
寸的孔和零件，特別適用于多品種的中、小批量或單件的板材沖壓。
主要結構和特點
1、高水準的數字式液壓主傳動系統，速度行程可調，沖壓速度高達600HPM
2、傳動系統采用進口品牌的高精度、大導程滾珠絲杠、直線導軌，精度高，
性能可靠
3、主要?dú)鈩釉㈦娖髟?、液壓元件采用國際知名品牌產品，使機床性能更
趨完美
4、高精度厚轉塔轉盤有效提高了轉盤的精度機壽命，并由12/24/32等工位可供
用戶選擇
5、集中潤滑裝置，減少摩擦，提高機器的使用壽命
6、采用全浮動式氣動夾鉗，可與板料一起浮動，擴大加工范圍，消除沖壓余力，
避免板材扭曲
7、床身超寬導軌間距，機床跨度大，水平性、支撐性更好，充分保證加工大板時
的精度
技術參數：
|
參數/型號 |
CTC3024L |
|
沖壓能力（KN） |
300 |
|
加工尺寸 |
2500x1250 |
|
二次定位后加工尺寸 |
5000x1250 |
|
最大加工板材厚度 |
≤4 |
|
最大加工板材重量 |
100 |
|
板材最大進給速度（m/min） |
60 |
|
打擊頭行程次數（hpm） |
120/180 |
|
打擊頭行程 |
40 |
|
吼深 |
1275 |
|
床身結構形式 |
開式機身（閉式機身可選） |
|
空氣壓力（MPa） |
0.6 |
|
一次沖孔最大直徑 |
88.9 |
|
總工位數 |
24 |
|
工位配置 |
A工位 |
Φ12.7mm 12個 |
|
B工位 |
Φ31.8mm 8個 |
|
C工位 |
Φ50.8mm 2個 |
|
D工位 |
Φ88.9mm 2個 |
|
夾鉗 |
2（可根據需要配置optionai） |
|
模具結構 |
長導向式（商用標準結構） |
|
送料精度 |
±0.10 |
|
控制軸數 |
3 |
|
工作電源（voltage） |
三相380V±10% |
|
壓力機電機功率 |
4 |
|
數控系統 |
楚天數控自主版權 |
|
外形尺寸 |
5010x3700x2340 |
|
機器重量 |
9,100 |
