數控母線加工機中母線保護的相關技術原則
發表日期：2021-01-12

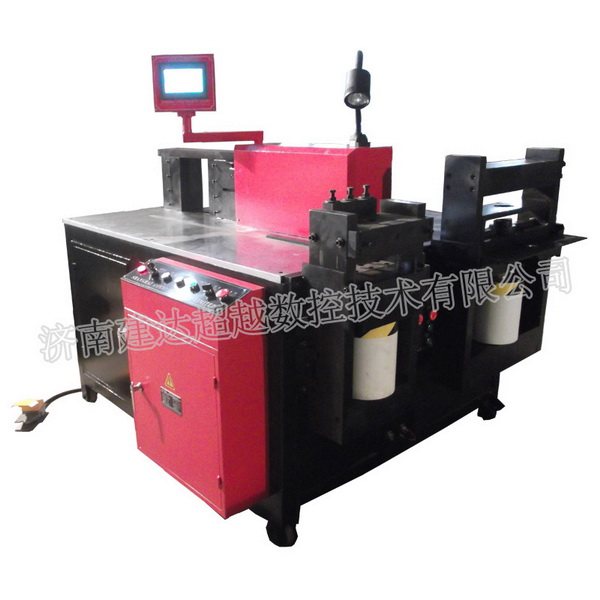

數控母線加工機有沖、剪、折三個加工單元，主要功能為加工不同規格的銅、鋁母線，只需用相應的加工單元，就能方便、快捷的對銅、鋁排進行剪切、沖孔（圓孔、腰型孔），折平彎、立彎、壓花、壓平、扭麻花、壓電纜接頭等各種不同的加工。
第一.斷路器或隔離開關閉鎖回路輔助觸點的選擇
斷路器或隔離開關閉鎖回路不能用重動繼電器，應直接用斷路器或隔離開關的輔助觸點；母差CT切換用的隔離刀閘輔助接點對于母差失靈保護的正常運行和可靠動作具有特別重要的意義。
第二.電流互感器的選擇要求
現今，電磁式電流互感器是一個鐵芯元件。它是一個非線性元件。當一次電流很大時、當一次電流中含有較大直流分量時、當鐵芯有很大剩磁時、當二次負載電阻很大時，它的工作點將進入磁化曲線的飽和部份為避免差動保護誤動而設立的電流互感器飽和的判據又往往造成母線內短路時差動保護的延緩動作。
鑒于電流互感器飽和的問題，尤其對于高壓母線差動保護用電流互感器的選擇，由于母線故障時短路電流大，而且外部短路時流過個電流互感器的差別也可能很大，即使各側選用特性相同的電流互感器，其暫態飽和程度也可能很不一致。另外，在保護裝置原理方面采取了由諧波制動原理構成的TA飽和檢測元件、自適應加權式抗TA飽和的差動保護來抗CT飽和。
第三.母線加工機母線互聯或分裂運行時汲出電流影響母差靈敏度問題。
對于雙母單分段或雙分段的中阻抗沒有大差元件的母差，均在母差上增設一個靈敏電流繼電器作為母線分列保護，在母線互聯時投入，該元件動作后，第一時間將非互聯段母分開關斷開。對于沒有裝設母線分裂繼電器的母差保護，要求在母線倒閘操作時，將非互聯母線段上的母聯開關斷開，則可避免母差保護靈敏度問題。
