發表日期：2021-01-15

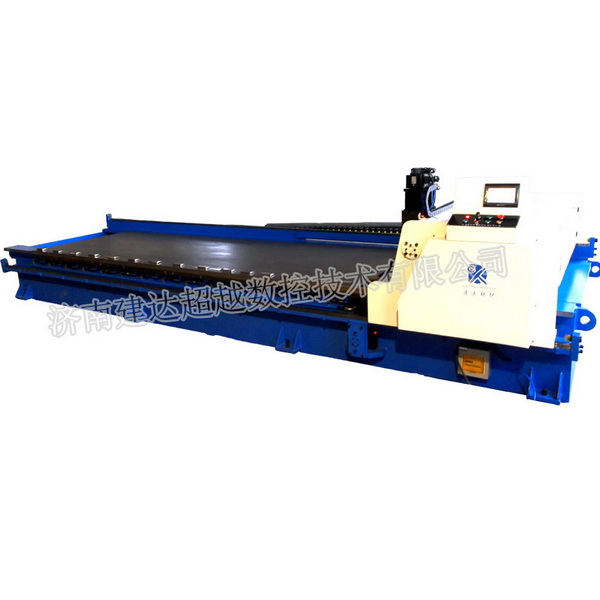

刨槽機技術參數
1 硬件：KINCV-4000
2 規格：5290*2700*1935（mm）=長度*寬度*高度
3 重量：11600KG
4 機身：鋼板焊接而成，經過震動時效消除應力，防止機身變形；
5 操作界面：原裝松下觸摸屏
6 控制系統：松下
7 主軸：松下伺服驅動，直線滑軌。
8 刀架：松下伺服電機驅動，精密滾珠絲桿傳動，進刀和退刀速度。V型軌道線條保證刀架的運行強度。
9 后定位：采用雙精密絲桿通過同步皮帶傳動，雙直線滑軌導向，松下伺服電機驅動，定位精度高，最小刨槽位置6mm.所有的工件都能一次自動完成。
10 壓板和夾鉗液壓驅動，工件刨削時壓著牢固。液壓系統采用進口配件，采用臺灣同軸雙泵，壓板和夾鉗獨立液壓系統，其壓力和速度分別可調，電腦集中控制壓板和夾鉗的工作，只是在壓料、夾料時油泵電機才啟動，可降低其能耗。
11 前后都有托料裝置，加工時工件不會變形。確保加工精度。
12 伺服電機電機： 3個， 品牌：日本松下
13 油壓系統：臺灣益圣 數量： 1套
14 滾珠絲杠及直線導軌：臺灣上銀
15 軟件：金諾特制程序
16 技術參數
| 名稱及規格 | 單位 | 數據 | 備注 |
| 工作臺 | mm | ± 0.02 | |
| 加工板厚度 | mm | 0.5—6 | |
| 加工板寬度 | mm | 6—1600 | 調邊可加工3200 |
| 加工板長度 | mm | 100—4200 | 往復刨槽機100-4000 |
| 刨刀架工作速度 | m/min | 48 | |
| Y軸刀架最大行程 | mm | 4200 | |
| Y軸伺服電機功率 | kw | 4.5（42NM） | |
| Y主軸移動精度 | mm | 0.1 | |
| 板料夾鉗移動速度 | m/min | 20 | |
| X軸板料夾鉗有效行程 | mm | 1600 | |
| X軸伺服電機功率 | kw | 1.0 | |
| X軸槽定位精度 | mm | ±0.05 | |
| Z軸刀架升降速度 | m/min | 1 | |
| Z軸刀架升降最大位移 | mm | 20 | |
| Z軸伺服電機功率 | kw | 0.4 | |
| Z軸切削深度精度 | mm | 0.01 | |
| 液壓壓料缸 | pcs | 16 | |
| 工作臺離地面高度 | mm | 750 | |
| 主液壓電機功率 | kw | 2.2 | |
| 油箱容量 | L | 120 | |
| 壓料油缸數 | 16 | 鑲銅板 | |
| 夾料油缸數 | 12 | 單-10、雙點-2 |
16 刨槽機配件：
A、 獨立輔助壓緊夾鉗一套，雙機頭往復刨槽機配獨立輔助壓緊夾鉗兩套
B、 標準對刀模板一塊
C、 吹掃氣槍、氣管一套
D、 工件擋塊一個
E、 刨刀1套（3只）
F、 地腳開關一套
G、 內六角扳手一套
H、 活動扳手一把
I、 操作說明書，機床保養說明書各一份
