功能與特點 Functions and characters |
|||
|

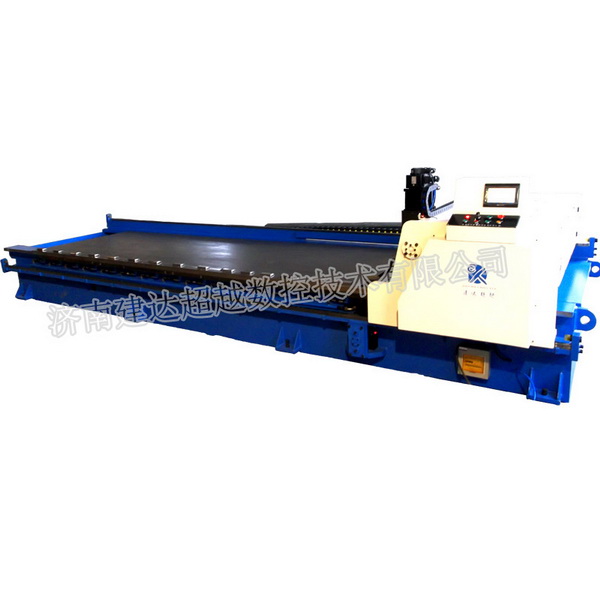

v VKBG系列數控刨槽機是傳統刨槽機的升級產品。
v 采用框架式結構，高強度螺栓連接，整體剛性好，變形小。
v 該系列橫梁固不動，工件由后送料機構送進，工作臺面采用碳素工具制作，高頻表面淬火后硬度達55-60HRC(普通臺面<30HRC)，使工作臺硬度遠大于不銹鋼硬度，解決了傳統機型因工作臺面硬度低出現溝痕的現象，保證工作臺面平面度≤±0.03㎜，徹底解決因工作臺面變形降低V型槽精度的問題，延長了設備的使用壽命。
v 工作臺前后均設有托料裝置，防止加工過程中板料劃傷。
|
|||
|
型號 |
VBKG4012 |
VBKG4020 |
VBKG6012 |
|
加工板料最大長度 |
4000㎜ |
4000㎜ |
6000㎜ |
|
加工板料最大寬度 |
1220㎜ |
2000㎜ |
1220㎜ |
|
加工板料厚度 |
0.6㎜-4㎜(不銹鋼) |
0.6㎜-4㎜(不銹鋼) |
0.6㎜-4㎜(不銹鋼) |
|
V型槽距邊最小距離 |
10㎜ |
10㎜ |
10㎜ |
|
切削速度 |
10m/min-40m/min |
10m/min-40m/min |
10m/min-40m/min |
|
Y軸送板速度 |
20m/min |
20m/min |
20m/min |
|
Y軸最小分辨率 |
0.01㎜ |
0.01㎜ |
0.01㎜ |
|
Y軸最小定位精度 |
±0.05㎜ |
±0.05㎜ |
±0.05㎜ |
|
Z軸最小分辨率 |
0.01㎜ |
0.01㎜ |
0.01㎜ |
|
Z軸最小定位精度 |
±0.05㎜ |
±0.05㎜ |
±0.05㎜ |
|
X軸移動電機功率 |
4kw |
4kw |
4kw |
|
Z軸電機功率 |
1kw |
1kw |
1kw |
|
Y軸電機功率 |
1kw |
1kw |
1kw |
|
氣源壓力 |
0.4-0.6Mpa |
0.4-0.6Mpa |
0.4-0.6Mpa |
|
外形尺寸 |
5900×2500×2200㎜ |
5900×3300×2200㎜ |
7900×2500×2200㎜ |
|
設備重量 |
9000㎏ |
9500㎏ |
11000㎏ |
