發表日期：2021-01-14
技術參數
| 參數/型號 | CTE2512L | |
| 沖壓能力（KN） | 400 | |
| 加工尺寸 | 2500x1250 | |
| 二次定位后加工尺寸 | 5000x1250 | |
| 最大加工板材厚度 | ≤4 | |
| 最大加工板材重量 | 100 | |
| 板材最大進給速度（m/min） | 60 | |
| 打擊頭行程次數（hpm） | 180/260 | |
| 打擊頭行程 | 40 | |
| 吼深 | 1275 | |
| 床身結構形式 | 閉式機身 | |
| 空氣壓力（MPa） | 0.6 | |
| 一次沖孔最大直徑 | 88.9 | |
| 總工位數 | 12 | |
| 工位配置 | A工位 | Φ12.7mm 5個 |
| B工位 | Φ31.8mm 4個 | |
| C工位 | Φ50.8mm 2個 | |
| D工位 | Φ88.9mm 1個 | |
| 夾鉗 | 2（可根據需要配置optionai） | |
| 模具結構 | 長導向式（商用標準結構） | |
| 送料精度 | ±0.10 | |
| 控制軸數 | 3 | |
| 工作電源（voltage） | 三相380V±10% | |
| 壓力機電機功率 | 5.5 | |
| 數控系統 | 楚天數控自主版權 | |
| 外形尺寸 | 5010x3700x2340 | |
| 機器重量 | 11,000 | |
主要結構和特點

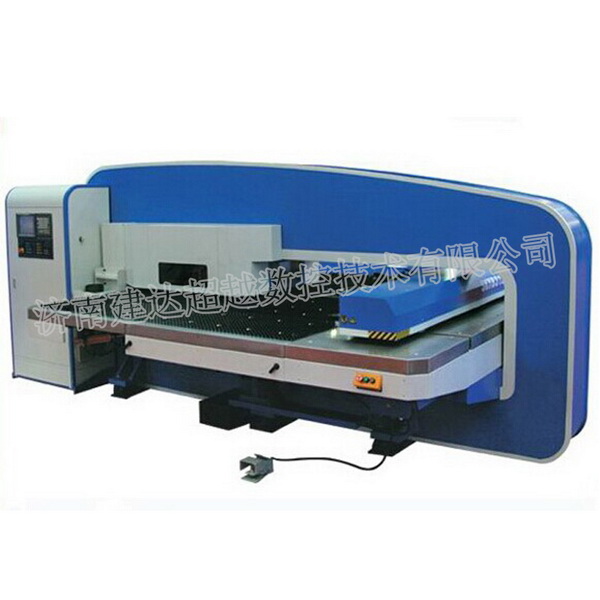

1、該產品是由本公司自主研發設計，自行組裝的新一代多模位數控轉塔
沖床。整機采用閉合式機身，配置進口高精度伺服電機，進口大導程
滾珠絲杠, 線導軌，毛刷結構工作臺，全自動集中潤滑系統，高性能全
自動浮動式夾鉗；配備通用性好的國際標準模具，使用簡單，維護方便
操作軟件采用國際通用代碼編程，操作簡單易學
2、采用閉式“O”型結構，機架整體結構穩定性好；機架采用鋼結構件，
經二次時效處理，消除機床應力
