發表日期：2014-11-20
1，名稱：自動排線繞線機
型號：ZRX-1000
圖片：
2,本機構成
我公司自行設計制造的ZRX系列臥式繞線機，吸取了國內外同類產品的優點，并根據用戶使用要求而設計制造的。本系列臥式繞線機外觀獨特、新穎，操作方便、數據顯示直觀，深受廣大用戶的好評。自投產以來，已廣泛應用于國內電力變壓器行業。公司已陸續為銀川臥龍、浙江三變、保定曉星、 常州東芝等公司制作過各種自動排線臥式繞線機。
本系列臥式繞線機主要有主軸箱、尾箱、底座、自動排線及控制部分組成。（示意圖如下）

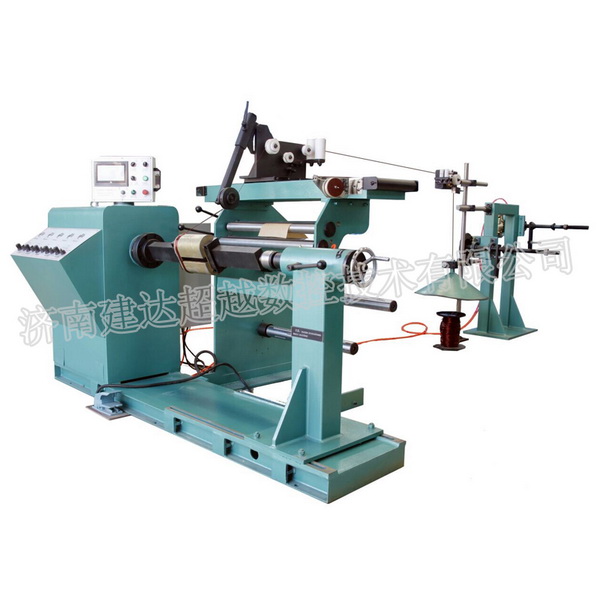

自動排線臥式繞線機外觀圖 自動排線臥式繞線機排線架示意圖
3，技術指標
|
序號 |
項 目 名 稱 |
參數 |
|
1 |
產品型號 |
ZRX-1000 |
|
2 |
最大承重 |
≤1000 |
|
3 |
主軸轉速（r/min） |
0～570 |
|
4 |
主軸中心高 |
850 |
|
5 |
繞線軸中心距 |
500～1250 |
|
6 |
電機功率（kW） |
4 |
|
7 |
矩形線圈對角線長度 |
≤800 |
|
8 |
工作電壓 AC (V) |
220±10%,3相，60HZ |
|
9 |
氣壓 |
5-6.5 |
|
10 |
適用范圍 |
外徑≤600mm，內徑≥80mm |
|
11 |
計數器最大設定圈數 |
99999.9 |
|
12 |
圓線或扁線，漆包及紙包線 |
扁線兩根≤3×12mm；漆包線0.3mm-3mm |
|
13 |
整機功率 |
約5 |
|
14 |
自動排線功能 |
調節線徑最小間距0.01mm |
|
15 |
步進范圍 |
0.1～5 |
|
16 |
步進精度 |
0.01 |
4，性能指標要求：
（1）繞線機運行可靠，操作方便；適合啟動平穩、頻繁點動、制動平穩及急停剎車的工作狀態。
（2）主軸的正反轉可通過腳踏開關和控制盒分別實現，觸摸屏顯示繞線圈數具有正反記數和斷電記憶功能。
（3）繞線機所用零配件符合國家標準并有正規廠家生產制造。變頻器、PLC、觸摸屏選用國外進口高檔產品，其他元件均為國內知名廠家產品。
（4）繞線機轉動平穩、安全可靠；各操作手柄、手輪操作靈活，無阻滯卡死現象。繞線前可按不同線規,方便的設定自動排線節距。在繞線過程中，對可能出現的誤差可手動加以微調，確保線圈緊密。適用于矩形和橢圓形線圈的繞制。
（5）數顯顯示、可予置總?cè)?shù)及總?cè)?shù)內最多分二十段分予置。
5．工作環境條件
繞線機在下列條件下正常工作：
a)在穩固基礎上正確安裝；
b）在周圍無震動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；
c）電源電壓的波動范圍不應超過額定電壓的±10%。
6．整機基本配置
6.1機械部分：
|
名 稱 |
生產廠家 |
備注 |
|
鏈條 |
青島 |
主軸傳動 |
|
強珠牌減速機 |
青島 |
床尾箱移動用 |
|
減速機 |
常州、天津 |
主軸減速用 |
|
深溝球軸承 |
哈爾濱軸承廠 |
床尾箱移動 |
|
圓錐滾子軸承 |
哈爾濱軸承廠 |
主軸、尾軸承載 |
6.2電氣控制部分: 主要元件及供應商明細表
|
名 稱 |
生產廠家 |
備注 |
|
變頻器 |
日本三菱 |
|
|
可編程控制器PLC |
日本三菱 |
|
|
人機界面（液晶觸摸屏） |
日本三菱 |
|
|
RS-485通訊模塊 |
日本三菱 |
|
|
RS-485通訊線 |
日本三菱 |
|
|
RS-422通訊線 |
日本三菱 |
|
|
光電編碼器 |
上海合資 |
|
|
電磁制動三相異步電機 |
安徽皖南 |
|
|
腳踏開關 |
臺灣 |
|
|
交流接觸器 |
德力西或施耐德 |
|
6.3技術資料:
包含：繞線機使用說明書、變頻器使用說明書、合格證、裝箱單各一套
參考信息-1，繞線機主要部件材質
床頭箱 焊接采用 Q235-A
底座 焊接采用H型鋼、Q235-A
床尾箱 焊接采用Q235-A
主軸 40Cr 粗加工后調質處理
滑動軸、套 40Cr 粗加工后調質處理
主軸夾具： 40Cr 粗加工后調質處理
尾軸夾具： 40Cr 粗加工后調質處理
主軸箱體、尾箱及底座均選用優質鋼材，采用CO2氣保焊焊接，時效處理后再加工而成。焊接質量好，加工精度高，從而保證裝配后的整機性能穩定、可靠。
參考信息-2，類似項目優勢：
我公司RX型系列自動繞線機廣泛應用于油浸式、干式變壓器的生產所需，目前已在濰坊五洲浩特，西安西電中特變壓器、保定曉星天威變壓器等變壓器企業中使用并獲得廣泛好評。
參考信息-3、技術情報和資料的保密
投標單位——授權人
1、本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效。
2、我方對用戶提供的技術情報和資料亦承擔保密義務。
參考信息-4、自動排線繞線機部分供貨業績
|
使用單位 |
型號（噸） |
應用范圍 |
供應量 |
|
國家電網江蘇南瑞帕威爾電氣有限公司 |
RX-1自動排線 |
非晶合金 |
4臺 |
|
保定天威曉星變壓器有限公司 |
RX-2自動排線 |
干變 |
4臺 |
|
西安西電中特變壓器有限公司 |
RX-2自動排線 |
干變 |
2臺 |
|
濰坊五洲浩特明珠電氣有限公司 |
RX-1自動排線 |
干變 |
1臺 |
|
國家電網江蘇宏源電氣有限公司 |
RX-2自動排線 |
干變 |
3臺 |
|
山東魯能泰山電力設備有限公司 |
RX-2自動排線 |
干變 |
1臺 |
|
北京新華都變壓器有限公司 |
RX-1自動排線 |
非晶 |
1臺 |
|
北京特銳得電氣有限公司 |
RX-2自動排線 |
非晶 |
1臺 |
|
斯第西姆高貿（北京）有限公司 |
RX-1自動排線 |
非晶 |
2臺 |
|
合肥華耀田村電氣有限公司 |
RX-2自動排線 |
干變 |
1臺 |
|
江西人民輸變電股份有限公司 |
RX-1自動排線 |
干變 |
1臺 |
|
古巴哈瓦拿電力公司 |
RX-1自動排線 |
非晶 |
2臺 |
|
西安速特電氣有限公司 |
RX-2自動排線 |
干變 |
1臺 |
|
上海浦變徐州變壓器有限公司 |
RX-1自動排線 |
干變 |
1臺 |
|
中電電氣（江蘇）變壓器股份有限公司 |
RX-2自動排線 |
干變 |
2臺 |
7，售后保障：
設備三包期為正式交貨之日起一年。在三包期內，供貨方對設備出現各類故障及時免費維修服務。對非人為造成的各類零件損壞，及時免費更換。保修期外設備在使用過程中發生故障，供貨方及時到訂貨方服務，積極協助訂貨方完成維修任務。鑒于上述情況，我公司真心希望為貴公司的發展盡一點微薄之力，愿以最優惠的價格為貴公司提供最優質的設備及服務！
