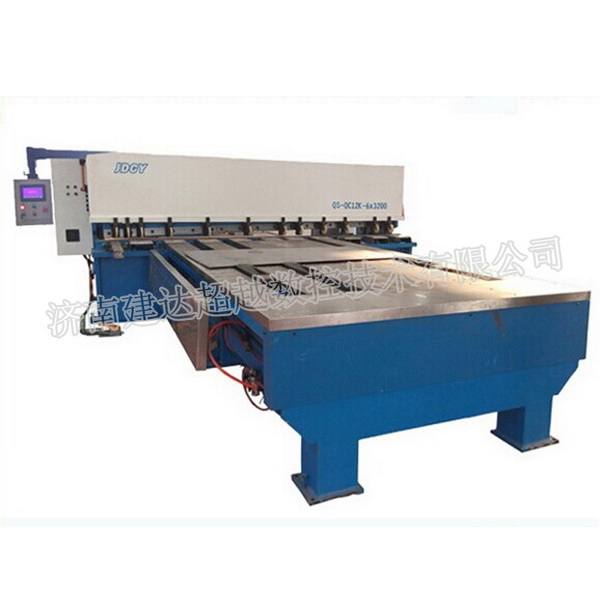

前送料數控剪板機的結構
發表日期：2021-01-14
1．機架：
由鋼板焊接的框形結構，具有良好的剛性，兩缸固定于左右立柱，工作臺面上設有鋪助刀座，便于下刀片作微量調節，臺面上還有送料滾球，操作輕便。
2．上、下刀架：
為鋼板焊接結構，具有良好的剛性，它以偏心套為支點在左、右油缸的驅動下作往復擺動而完成剪切。
上刀架的刀片垂直支承面加工成一弧形曲線，以保證剪切過程中上下刀片間隔的一致性。
3．壓料裝置：
由安裝在機架前面支承板的一組壓料油缸(見圖4)組成，壓料油缸進油候，壓料頭在克服拉力彈簧（18）的拉力后下壓，壓緊板料，在剪板完成后，借助于彈簧的拉力而復位。
4．前送料：
前送料在主機的前方，工作時將工件放在工作臺上；對齊.夾鉗加緊。前送料由伺服電機控制，精度高。
