詳細信息
1，名稱：數控
母線加工機 型號：NCMX-302K (專利號 ZL200820174497.9)

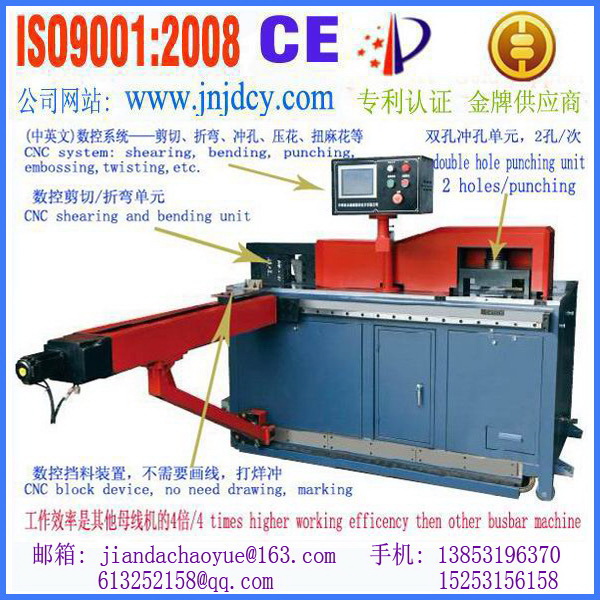

圖片：
NCMX-302K全數控
母線加工機樣式如上圖，是我公司自主研發的雙軸數控母線加工機，并通過了ISO9001-2008質量認證，CE機電安全認證，出口質量許可證，專利認證等。在世界上，技術處于領先地位。與意大利比，我公司生產的NCMX-302K為兩個工作單元，意大利只有一個。該
母線機設備功能強，可對母線沖孔、剪切、折彎、折立彎、壓花、鈕麻花、壓電纜接頭。制件精度高，一致性好，全部數控。沖孔單元一次可沖2個孔，不需要打烊沖，不需要畫線，生產效率是其他
母線機的4倍。適合批量生產。
該機器為兩軸控制，一個軸是尺寸控制，即控制切排的長度、沖孔位置定位、折彎邊長度定位等等。另一個軸是折彎角度控制。采用最先進的電子折彎模具，可以直接測量折橫彎、立彎的角度，角度精度明顯提高，折彎無壓痕。
母線機控制精度：
擋尺定位精度±0.2mm
折彎角度控制精度±10
同時可以沖兩孔。
電子模具直接測量折彎角度。
特制模具保證工件無壓痕。
2，數控母線機視頻鏈接
3，數控母線機簡介及用途
本機(又名母線機、母排機、
母排加工機、
銅排加工機）主要是用于各種規格的銅、鋁母線的多種加工。同一臺機器可以分別或同時進行沖孔、剪切、折彎加工。操作簡單、使用方便、生產效率高，是專門用于電力行業、高低壓成套、母線槽行業的加工銅鋁母線的專用設備。
4, 數控母線機的主要特點：
1，機器具有沖、剪/折兩個加工單元，剪切和折彎單元在一起，可分別進行母線的沖孔、剪切、折彎加工，在折彎單元上更換模具，還可以進行壓平、壓花、壓電纜接頭、鈕花等特殊加工。
2，每個單元的工作行程均可方便的調節，減少加工輔助時間，提高生產效率。
3，沖、剪單元用立式加工方式，操作靈活方便，采用平刃剪切，剪切工件平整。
4，機器上裝有腳輪，通過調整四個支腳，可以很方便地移動。
5，各個單元全部實現數控，可以采用數控系統進行加工，也可以選擇使用腳踏開關控制加工過程。
6，加工過程中，工件定位由擋料控制，精確性好，不需要打烊沖，不需要畫線，大大節省了時間，提高了工作效率，生產效率是多工位母線加工機的4倍，適合批量生產。
5，數控母線機技術參數
| 沖孔加工 | 最大沖孔力(KN) | 300 |
| 沖孔加工范圍 | ф4.3～ф25 |
| 最大加工厚度 | 12 |
| 最大加工寬度 | 150 |
| 剪切加工 | 最大剪切厚度 | 12 |
| 最大剪切寬度 | 150 |
| 折彎加工 | 最大折彎力(KN) | 300 |
| 最大折彎寬度 | 150 |
| 最大折彎厚度 | 12 |
| 折立彎加工 | 最大折彎寬度 | 100(10㎜厚銅) |
| 最小折彎角度 | 90° |
| 壓花功能 | | 選配功能 |
| 壓電纜接頭 | | 選配功能 |
| 鈕麻花功能 | | 選配功能 |
| 外形尺寸 | | 1700×2200×1550 |
| 主電機功率(KW) | | 4×2 |
6，數控母線機配置表
| 電機 | 皖南電機 |
| 油泵 | 臺灣 |
| 電磁閥、溢流閥 | 臺灣 |
| 繼電器 | 施耐德或OMRON |
| 接觸器 | 施耐德或OMRON |
| 按鈕開關 | 上海二工電器廠 |
| 伺服電機 | 日本松下 |
| 數控系統 | 日本三菱 |
| 折彎角度控制精度 | ±1° |
| 擋尺最大定位速度 | 10m/min |
| 擋尺最大定位距離 | 1m |
| 擋尺定位精度 | ±0.1mm |
7，數控母線機附件表
| 腳踏開關 | 2個 |
| 內六角扳手 | 1套 |
| 扳手27-30 | 1個 |
| 密封圈 | 1包 |
| 機油槍 | 1支 |
| 定位磁座 | 無 |
| 沖孔模具φ9、φ11、φ13、φ17 | 各1套 |
| 剪刀 | 沖剪1副 |
| 橫彎凸模 | 1套 |
| 立彎凸模 | 1套 |
| 橫彎電子凹模 | 1套 |
| 立彎電子凹模 | 1套 |
| 雙孔模具架 | 1個 |
| 壓花模具 | 1套 |
間距為 雙孔模座
25×φ9mm、30×φ11mm、40×φ13mm、50×φ17mm | 各1套 |
沖頭φ9、φ11、φ13、φ17
（與雙孔模座配套） | 各2個 |
8，價格及付款方式，交貨期
8-1，出廠價（含增值稅）
主動聯系我們，可享受老客戶同等價格！
8-2，付款方式
預付50%，發貨前付清全款。
8-3，交貨期
收到50%預付款后，20個工作日內發貨。
9，質保期及相關認證
本產品質保期一年，終生服務。質保期內，免費為客戶服務。
相關認證：
ISO9001：2008質量認證；出口歐盟機電產品出口CE認證；擁有鍛壓機床出口質量許可證；
我公司是所有母線機企業中唯一一家擁有母線機企業標準的生產型企業，并在國家質監局備案。
公司實力強大，產品質量可靠，相信我們，選擇我們，您不會后悔！
10,服務承諾
10-1、售前服務
◆ 專業技術人員為客戶介紹產品特點及概況，為用戶選擇高檔次產品提供決策信息及相關條件
◆ 通過投標活動技術方案，積極提供招標設備的性能特點及各種參數。工程師及項目經理進行交流及商務談判，并隨時歡迎客戶來公司參觀考察
10-2、 售中服務
◆ 選擇國內外最好的配套件制造廠家，保證做到全面滿足客戶要求，并且便于日常維護及配套件供應
◆ 制造過程中，全力配合客戶的產品監造、檢查驗收等各階段工作
10-3、 售后服務
◆ 對客戶進行專業培訓，并提供產品使用、維修、保養等方面的技術資料
◆ 完成合同規定的產品技術規范條件中明確的產品責任，完全滿足用戶的需求
◆ 根據客戶要求，可派專業技術人員到現場技術服務
◆ 現場安裝招標設備、試運行、維護，對買方人員進行培訓
◆ 對非供方責任造成的設備損壞，優先提供配件和修理義務
◆ 長期優惠提供設備易損件供應服務
◆ 質保期12個月，在產品質保期內，因制造所產生的產品質量問題，由我方免費負責修理或更換部件。質保期后，一如既往實施優質服務，僅收取成本費。
設備如發生質量問題，在接到用戶維修通知后，本公司維修人員將及時給予答復，24小時（500公里以內）內到達現場，為客戶創造一個高效率的工作環境。

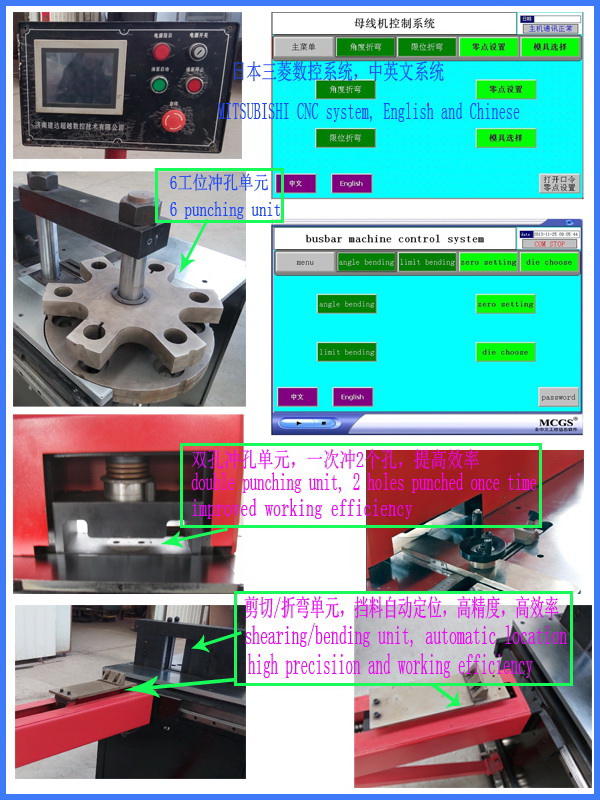

11，機器工作細節及構造
數控?fù)趿涎b置，無論沖孔剪切折彎，都不需要畫線，打烊沖，提高了精度，工作效率是普通母線機的4倍。
