詳細信息

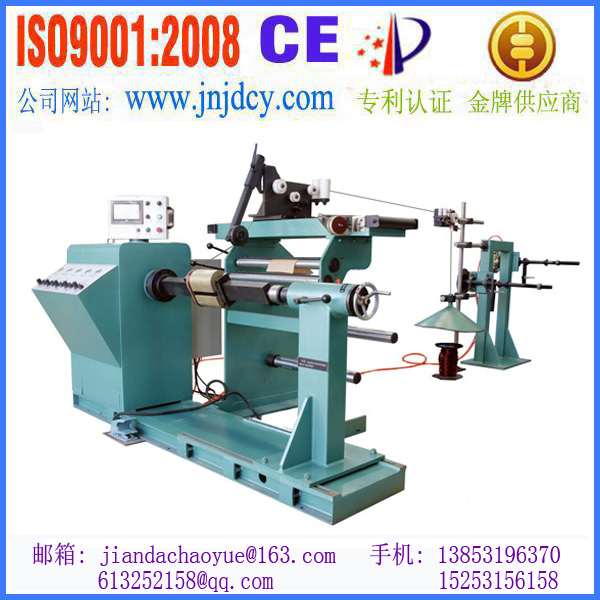

1，名稱：自動排線繞線機
型號：GRX-800
圖片：
我公司生產的GRX-800自動排線繞線機，通過了ISO9001-2008質量認證，CE機電認證，出口質量許可證等，質量有保證，產品遠銷國內外，贏得了客戶的一致信賴和好評。
2，視頻鏈接
3, 本機構成
我公司自行設計制造的GRX系列臥式繞線機，吸取了國內外同類產品的優點，并根據用戶使用要求而設計制造的。本系列臥式繞線機外觀獨特、新穎，操作方便、數據顯示直觀，深受廣大用戶的好評。自投產以來，已廣泛應用于國內電力變壓器行業。公司已陸續為銀川臥龍、浙江三變、保定曉星、 常州東芝等公司制作過各種自動排線臥式繞線機。
本系列臥式繞線機主要有主軸箱、尾箱、底座、自動排線及控制部分組成
4，技術指標
| 序號 | 項 目 名 稱 | 參數 |
| 1 | 產品型號 | GRX-800 |
| 2 | 最大承重 | ≤1000 |
| 3 | 主軸轉速（r/min） | 0～570 |
| 4 | 主軸中心高 | 850 |
| 5 | 繞線軸中心距 | 500～1250 |
| 6 | 電機功率（kW） | 4 |
| 7 | 矩形線圈對角線長度 | ≤800 |
| 8 | 工作電壓 AC (V) | 220±10%,3相，60HZ |
| 9 | 氣壓 | 5-6.5 |
| 10 | 適用范圍 | 外徑≤600mm，內徑≥80mm |
| 11 | 計數器最大設定圈數 | 99999.9 |
| 12 | 圓線或扁線，漆包及紙包線 | 扁線兩根≤3×12mm；漆包線0.3mm-3mm |
| 13 | 整機功率 | 約5 |
| 14 | 自動排線功能 | 調節線徑最小間距0.01mm |
| 15 | 步進范圍 | 0.1～5 |
| 16 | 步進精度 | 0.01 |
5，性能指標要求：
（1）繞線機運行可靠，操作方便；適合啟動平穩、頻繁點動、制動平穩及急停剎車的工作狀態。
（2）主軸的正反轉可通過腳踏開關和控制盒分別實現，觸摸屏顯示繞線圈數具有正反記數和斷電記憶功能。
（3）繞線機所用零配件符合國家標準并有正規廠家生產制造。變頻器、PLC、觸摸屏選用國外進口高檔產品，其他元件均為國內知名廠家產品。
（4）繞線機轉動平穩、安全可靠；各操作手柄、手輪操作靈活，無阻滯卡死現象。繞線前可按不同線規,方便的設定自動排線節距。在繞線過程中，對可能出現的誤差可手動加以微調，確保線圈緊密。適用于矩形和橢圓形線圈的繞制。
（5）數顯顯示、可予置總?cè)?shù)及總?cè)?shù)內最多分二十段分予置。
6．工作環境條件
繞線機在下列條件下正常工作：
a) 在穩固基礎上正確安裝；
b）在周圍無震動、無腐蝕性介質和無強電磁場干擾的清潔的環境中；
c）電源電壓的波動范圍不應超過額定電壓的±10%。
7．整機基本配置
7.1機械部分：
| 名 稱 | 生產廠家 | 備注 |
| 鏈條 | 青島 | 主軸傳動 |
| 強珠牌減速機 | 青島 | 床尾箱移動用 |
| 減速機 | 常州、天津 | 主軸減速用 |
| 深溝球軸承 | 哈爾濱軸承廠 | 床尾箱移動 |
| 圓錐滾子軸承 | 哈爾濱軸承廠 | 主軸、尾軸承載 |
7.2電氣控制部分:
主要元件及供應商明細表
| 名 稱 | 生產廠家 | 備注 |
| 變頻器 | 日本三菱 | |
| 可編程控制器PLC | 日本三菱 | |
| 人機界面（液晶觸摸屏） | 日本三菱 | |
| RS-485通訊模塊 | 日本三菱 | |
| RS-485通訊線 | 日本三菱 | |
| RS-422通訊線 | 日本三菱 | |
| 光電編碼器 | 上海合資 | |
| 電磁制動三相異步電機 | 安徽皖南 | |
| 腳踏開關 | 臺灣 | |
| 交流接觸器 | 德力西或施耐德 | |
7.3技術資料:
包含：繞線機使用說明書、變頻器使用說明書、合格證、裝箱單各一套
參考信息-1，繞線機主要部件材質
床頭箱 焊接采用 Q235-A
底座 焊接采用H型鋼、Q235-A
床尾箱 焊接采用Q235-A
主軸 40Cr 粗加工后調質處理
滑動軸、套 40Cr 粗加工后調質處理
主軸夾具： 40Cr 粗加工后調質處理
尾軸夾具： 40Cr 粗加工后調質處理
主軸箱體、尾箱及底座均選用優質鋼材，采用CO2氣保焊焊接，時效處理后再加工而成。焊接質量好，加工精度高，從而保證裝配后的整機性能穩定、可靠。
參考信息-2，類似項目?jī)?yōu)勢：
我公司RX型系列自動繞線機廣泛應用于油浸式、干式變壓器的生產所需，目前已在濰坊五洲浩特，西安西電中特變壓器、保定曉星天威變壓器等變壓器企業中使用并獲得廣泛好評。
參考信息-3、技術情報和資料的保密
投標單位——授權人
1、本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效。
2、我方對用戶提供的技術情報和資料亦承擔保密義務。
8，服務承諾
8-1、售前服務
◆ 專業技術人員為客戶介紹產品特點及概況，為用戶選擇高檔次產品提供決策信息及相關條件
◆ 通過投標活動技術方案，積極提供招標設備的性能特點及各種參數。工程師及項目經理進行交流及商務談判，并隨時歡迎客戶來公司參觀考察
8-2、 售中服務
◆ 選擇國內外最好的配套件制造廠家，保證做到全面滿足客戶要求，并且便于日常維護及配套件供應
◆ 制造過程中，全力配合客戶的產品監造、檢查驗收等各階段工作
8-3、 售后服務
◆ 對客戶進行專業培訓，并提供產品使用、維修、保養等方面的技術資料
◆ 完成合同規定的產品技術規范條件中明確的產品責任，完全滿足用戶的需求
◆ 根據客戶要求，可派專業技術人員到現場技術服務
◆ 現場安裝招標設備、試運行、維護，對買方人員進行培訓
◆ 對非供方責任造成的設備損壞，優先提供配件和修理義務
◆ 長期優惠提供設備易損件供應服務
◆ 質保期12個月，在產品質保期內，因制造所產生的產品質量問題，由我方免費負責修理或更換部件。質保期后，一如既往實施優質服務，僅收取成本費。
設備如發生質量問題，在接到用戶維修通知后，本公司維修人員將及時給予答復，24小時（500公里以內）內到達現場，為客戶創造一個高效率的工作環境。
9，價格及付款方式，交貨期
9-1，價格
主動聯系我們，優惠價格等您哦！
9-2，付款方式
預付50%，余款發貨前結清。
9-3，交貨期
收到50%預付款后30天內發貨
